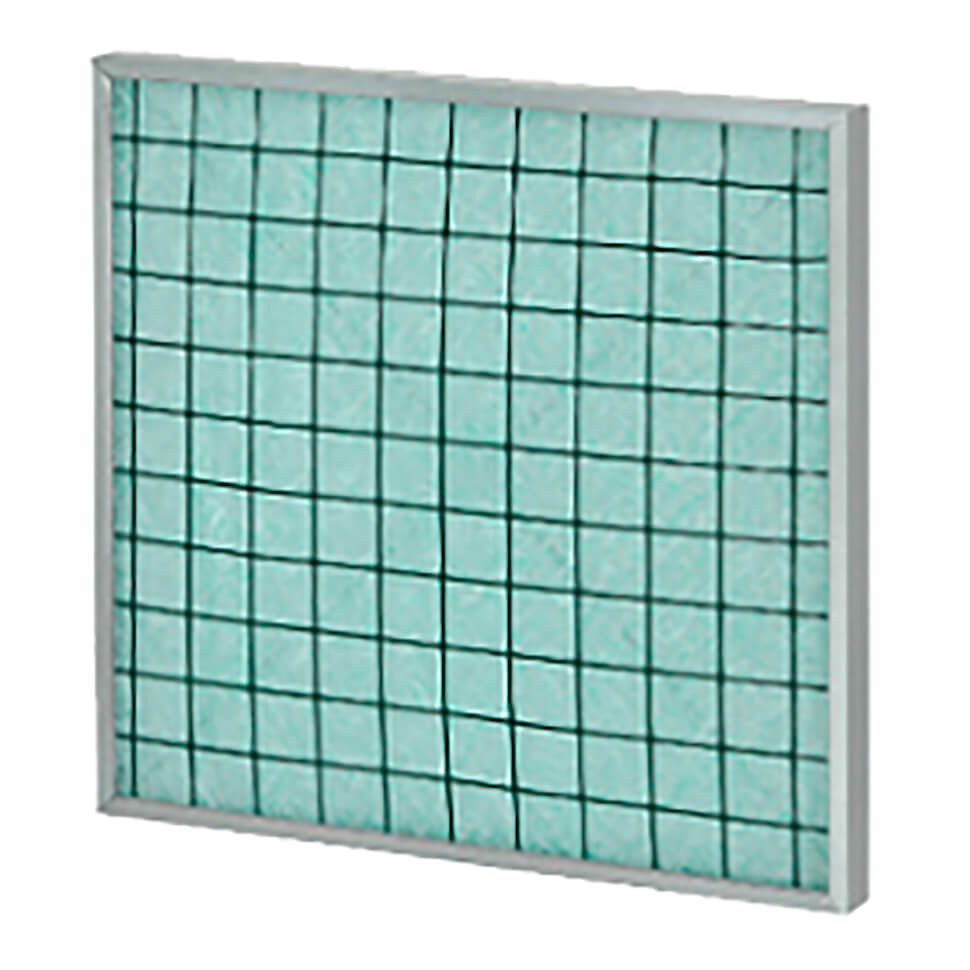

Панельный воздушный фильтр ВП2-G3-66-48 предназначен для очищения приточного, рециркуляционного и вытяжного воздуха в вентиляционных системах и системах кондиционирования. Данный панельный фильтр способен обеспечивать грубую степень очистки воздушных масс. Класс очистки фильтрующего элемента в панельном фильтре определяют видом примененного в нем фильтроматериала. В подобных фильтрах есть возможность применения в качестве фильтрующего материала химволокна: ФВР-200-G3, ФВР-250-G4 или ФВР-400-G4. Также может использоваться фильтрующий материал из стекловидных волокон: ФВР-PS, ФВР-DS или выполненный на базе сеток из металла.

Производство панельных фильтров осуществляется при помощи прямоугольных оцинкованных П-образных профилей, внутри которых укладывается фильтрующий элемент. Со стороны выхода воздуха, устанавливается металлическая сетка, исключающая возможность выдавливания фильтрующего элемента во время работы, а со стороны, где воздух входит, установлены спицы, которые удерживают материал. В рассматриваемом воздушном фильтре имеется возможность замены исключительно только фильтрующего материала, а замена самого фильтра не возможна.

Класс фильтра: G3.

ТУ 28.25.14-001-96280271-2017.

Область применения: системы вентиляции и кондиционирования воздуха, покрасочные камеры.

Конструкция: металлическая рамка с двумя опорными сварными сетками между которыми расположен фильтрующий материал.

Фильтрующий материал: из стеклянных волокон.

Условия эксплуатации:

• температура: -50 °С — 100 °С,
• относительная влажность до 100 %,
• исходная запыленность до 3 мг/куб.м.

Преимущества:

• возможно многоразовое использование,
• низкие показатели начального сопротивления,
• жесткая металлическая рамка,
• пожаробезопасный материал.

Расшифровка обозначения панельного фильтра ВП2-G3-66-48 (ФВП, ФП, ФяП, ТОВ ПХ, ФВП-мет, ВП, ВПпр):

• ВП2 — марка фильтра,
• G3 — класс очистки,
• 66 — размер фильтра,
• 48 — толщина рамки фильтра, мм.

Стандартные сокращения в типоразмерах фильтров для вентиляции:

• 33 — 287 x 287 мм,
• 35 — 287 x 490 мм,
• 36 — 287 x 592 мм,
• 39 — 287 x 892 мм,
• 53 — 490 x 287 мм
• 55 — 490 x 490 мм,
• 56 — 490 x 592 мм,
• 59 — 490 x 892 мм,
• 63 — 592 x 287 мм,
• 65 — 592 x 490 мм,
• 66 — 592 x 592 мм,
• 69 — 592 x 892 мм,
• 93 — 892 x 287 мм,
• 95 — 892 x 490 мм,
• 96 — 892 x 592 мм,
• 99 — 892 x 892 мм.

Стандартные размеры глубины рамки (ширины профиля) фильтров для вентиляции: 10 мм, 15 мм, 20 мм, 25 мм, 48 мм, 96 мм.
