Назначение

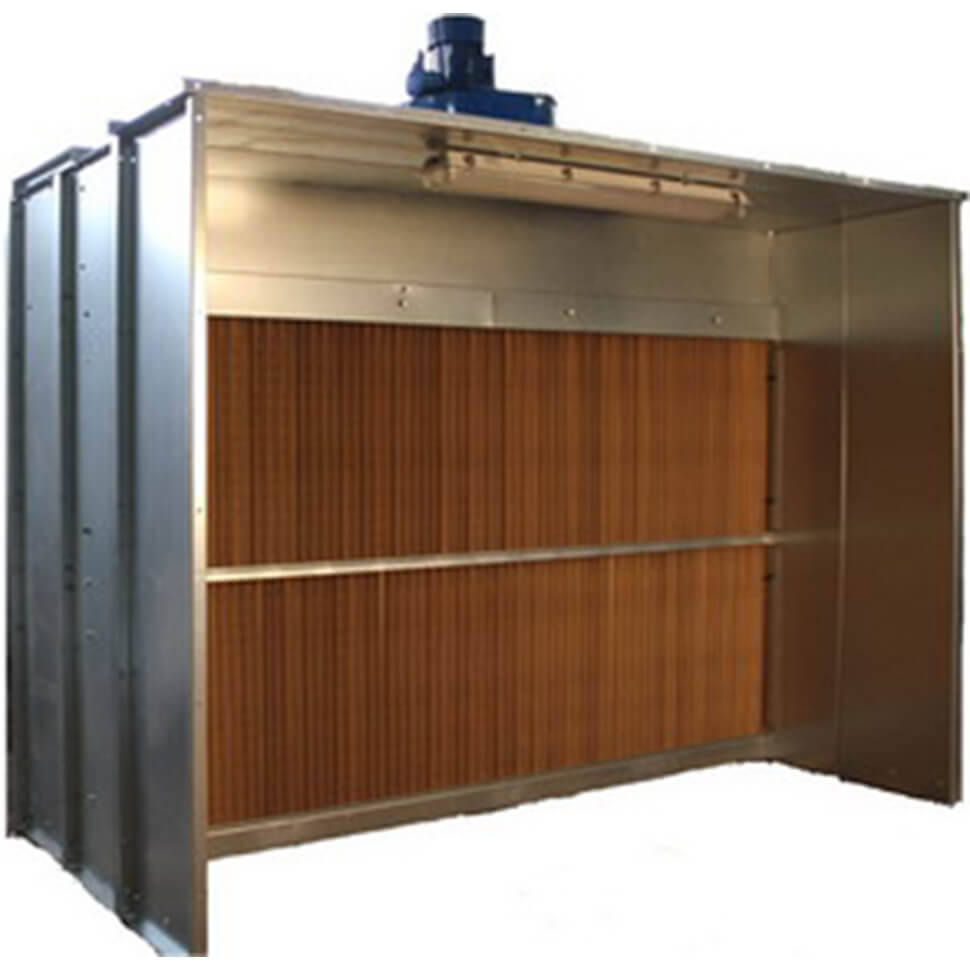

Сухая покрасочная камера D5000 предназначена для:

• повышения качества лакокрасочных покрытий,
• снижения времени обслуживания окрасочных участков,
• увеличения производительности работы малярных участков,
• обеспечения допустимых санитарно-гигиенических условий труда маляров и вспомогательного персонала,
• незамедлительного удаления паров растворителей из рабочей зоны, с целью исключения образования взрывоопасных концентраций,
• существенного снижения выбросов шламов лакокрасочных материалов в окружающую среду,
• обеспечения простоты утилизации шламов лакокрасочных материалов.

Области применения

Окрасочная кабина с сухой фильтрацией успешно применяется для покраски металла, стекла, дерева, пластика и изделий из них. Диапазон окрашиваемых изделий очень широк. Например, cухая покрасочная камера D5000 служит для покраски:

• колесных дисков,
• габаритных металлоконструкций,
• садовой и сельскохозяйственной техники,
• буров,
• труб и столбов,
• свай,
• сварных воздуховодов,
• опалубки,
• элементов строительных конструкций,
• цементно-волокнистых плит и других строительно-отделочных материалов,
• покраски (лакировки) электронных плат и компонентов,
• деталей самолетов,
• элементов катеров и лодок,
• бамперов автомобилей,
• мебели и антиквариата,
• мебели,
• МДФ фасадов,
• столов,
• стульев,
• окон,
• дверей,
• погонажных изделий (дверного погонажа, плинтусов),
• паркета и доски пола,
• других мебельных и столярных изделий.

Принцип работы

Часть распыленного маляром лакокрасочного материала не попадает на изделие. При этом в воздухе образуется мелкая пыль из быстросохнущих компонентов лака – перепыл, который благодаря окрасочной кабине удаляется из рабочей зоны параллельным полу потоком воздуха. Существенная часть лаковой пыли осаждается на картонном лабиринтном фильтре (до 75 — 95 %). Причем по мере загрязнения фильтра степень фильтрации увеличивается. Дополнительная система фильтрации (опция) – быстросъемные кассеты с недорогим сменным элементом – стекловолоконным фильтром позволяют достичь степени очистки от твердых частиц вплоть до 95 %. Преимуществом сухой покрасочной камеры являются:

• минимальное время обслуживания,
• простота утилизации шламов лакокрасочных материалов. Они утилизируются как твердые промышленные отходы вместе с фильтрами.

Базовая комплектация

Сборный корпус из оцинкованной стали с большим количеством продольных, поперечных и вертикальных ребер жесткости. Обеспечивает долговечность эксплуатации и снижение вибрации в процессе работы. Корпус камеры закрывает внутренний объем с 5-ти сторон, в отличие от аналогов, у которых вместо нижней герметизирующей панели используется пол цеха.

Две вертикальные полосы картонного лабиринтного фильтра. Основным рабочим элементом сухой окрасочной камеры является фронтально расположенный картонный лабиринтный фильтр. По мере увеличения загрязненности, улавливающая способность фильтра увеличивается и достигает 95 %. Удерживающая способность составляет 15 — 17 кг шламов на 1 м2. Для крепления фильтра используются 3 направляющих: одинарная вверху, сдвоенная в середине и одинарная внизу. Для фиксации лабиринтного фильтра к стенам камеры, используются быстросъемные фиксаторы, состоящие из ребристых пластин и болтов с пластиковыми ручками. Такое исполнение имеет ряд преимуществ, основными среди которых являются:

• скорость потока воздуха после попадания во внутреннюю полость кабины снижается в 4 — 5 раз, что позволяет взвесям оседать на пол камеры, повышая степень очистки выбрасываемого воздуха,
• центральная направляющая имеет большое количество ребер жесткости, предотвращающих ее провисание и «скручивание» даже при полной загрязненности фильтра,
• для замены фильтра не требуется специального инструмента, благодаря чему снижается время обслуживания камеры.

В камере увеличен объем внутренней полости, благодаря чему обеспечивается равномерность скорости потока воздуха в рабочей зоне, что повышает:

• качество лакокрасочного покрытия,
• срок службы фильтров.

В базовую комплектацию также включены:

• монтажный комплект, включая болты, гайки, шайбы, герметик и т.п. в соответствии с комплектацией камеры,
• упаковка для перевозки автотранспортом,
• паспорт и инструкция по эксплуатации,
• компакт-диск со схемой и фотоиллюстрациями сборки.
